Die Steckverbindung für den industriellen Einsatz X-TEC 32 Steckverbinder

Überall einsetzbar und unabhängig vom Motorenhersteller  bietet er eine durchgängige Lösung von der Steuerung bis zum Motor. In Verbindung mit den für das Programm vorgesehenen Hutschienenadaptern eignet er sich für gerade oder abgewinkelte Gehäuse, mit Einschraubgewinden oder Anbaukästen und ermöglicht dadurch eine Montage in den verschiedensten Winkeln.

X-TEC 32 Steckverbinder

Technische Parameter
  • bis 630 V auf den Hilfsadern
  • Metall- und Kunststoffgehäuse
  • Gerade und gewinkeltes Gehäuse
  • Anbaudose und Einschraubgewinde
  • Schnellverriegler
  • Schutzart: IP 67
  • universell / herstellerneutral einsetzbar
Details
  • universell / herstellerneutral einsetzbar
  • Komfortable Handhabung
Zubehör
  • Hutschienenadapter
  • Kontakte

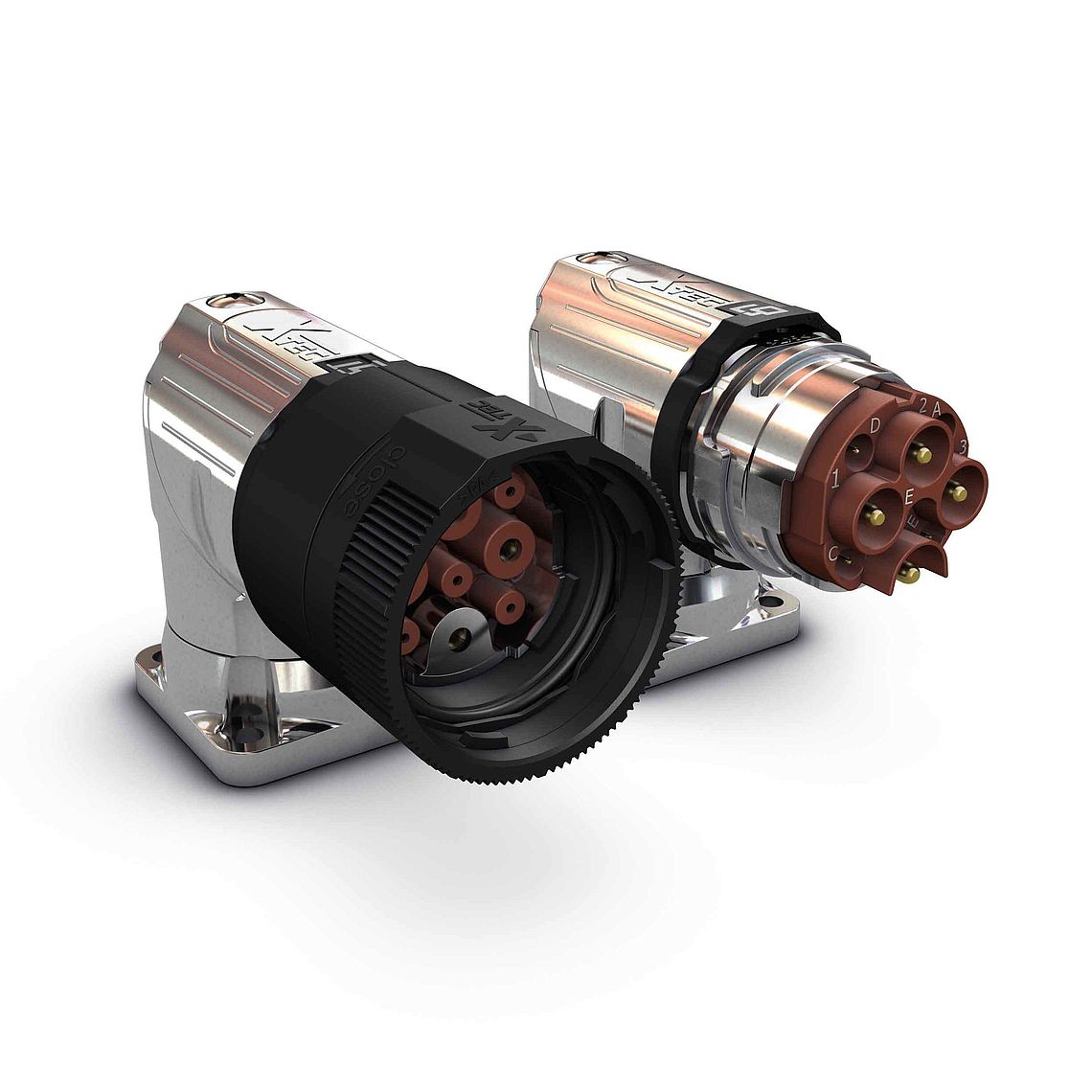

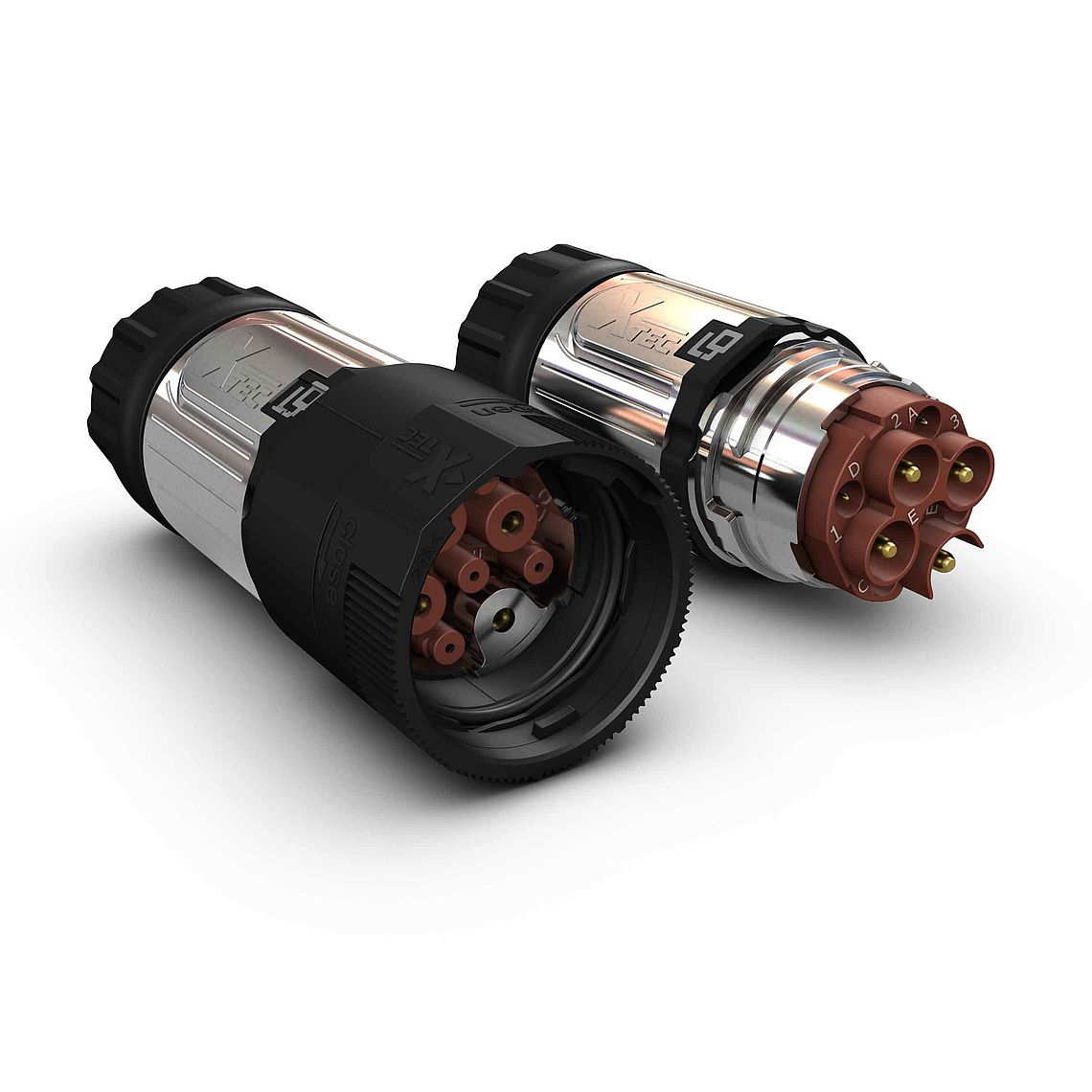

3+PE+5 Metall oder Kunststoff X-TEC 32 Leistungsstecker

Vielseitig und funktional sorgt er für Klarheit im Schnittstellen-Durcheinander. Unabhängig vom Motorenhersteller garantiert der Stecker stabile Anschlüsse von Servomotoren, Asynchronmotoren und 3-phasigen Verbrauchern. Er bietet Farbcodierung nach DESINA über Codierring und 5 Hilfskontakte. Zudem ermöglicht er einfache 360° Schirmauflage durch Kronenklemmung. Leistung/Signal:  3/1 mm max., Anschlussquerschnitt Leistung/Signal: 10/1,5 mm².

Ausführungen X-TEC 32 Leistungsstecker 3+PE+5 Metall oder Kunststoff

X-TEC 32 Leistungsstecker 3+PE+5 Metall, gerade


X-TEC 32 Leistungsstecker 3+PE+5 Kunststoff, gerade

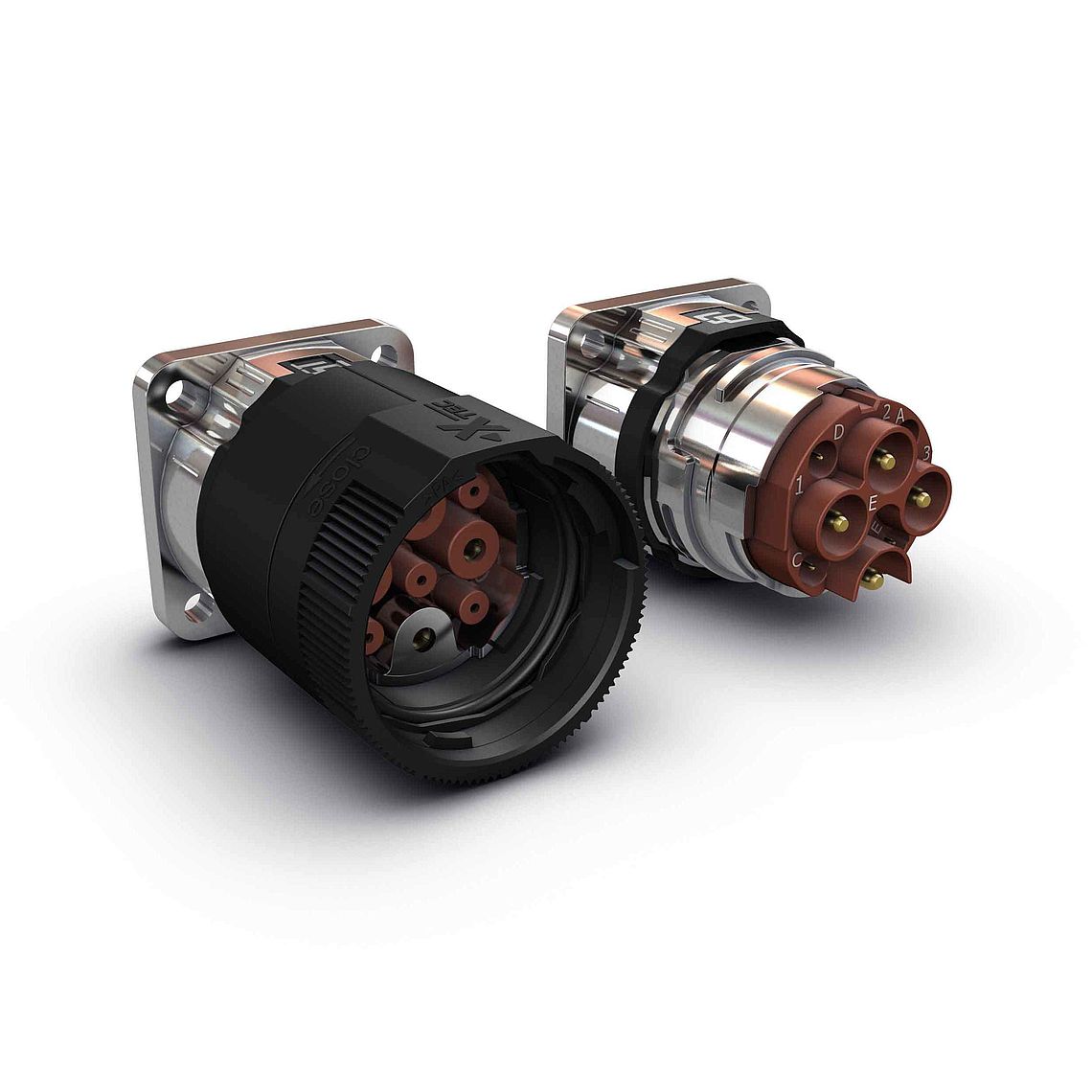

X-TEC 32 Leistungsstecker Anbaudose 3+PE+5 Metall, gerade

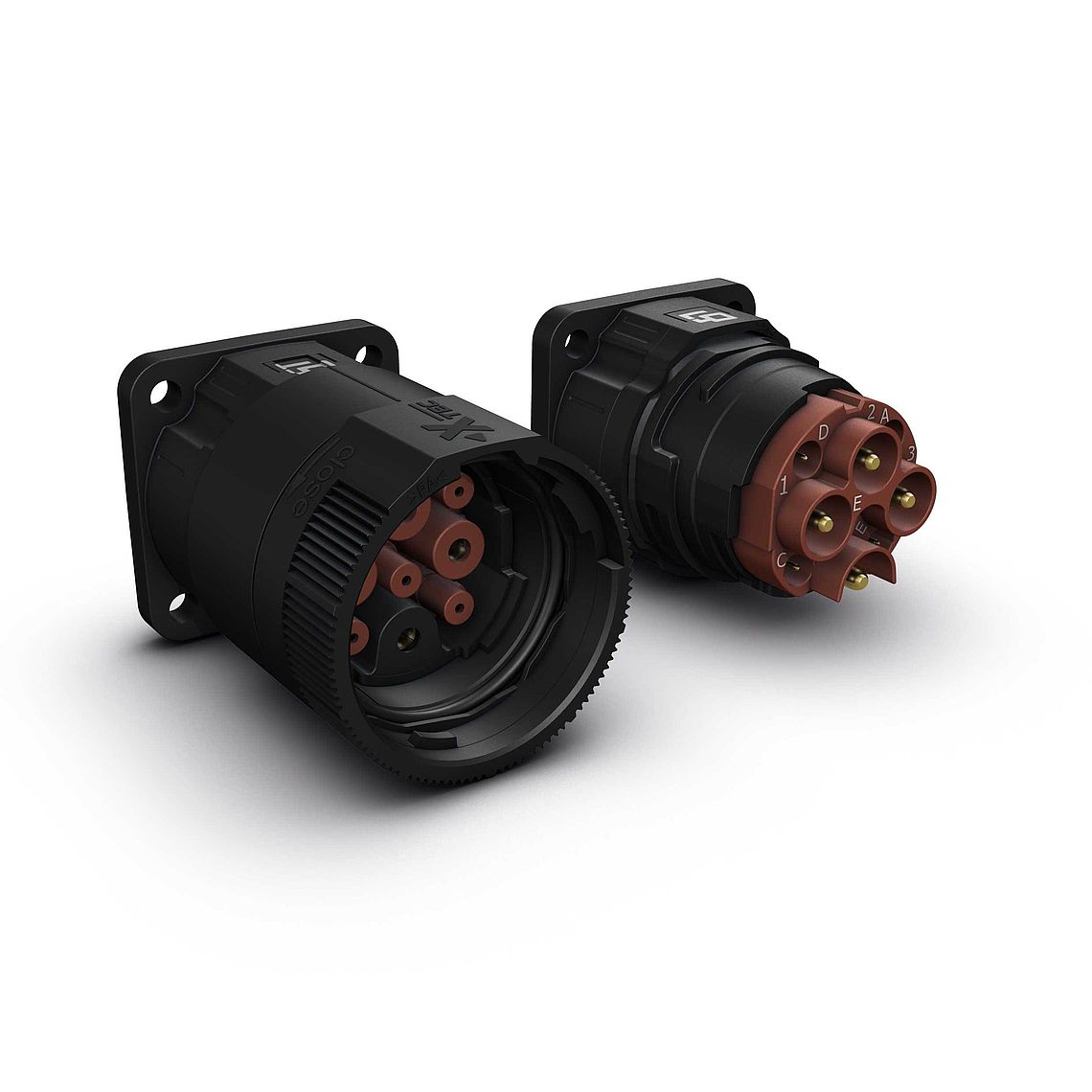

X-TEC 32 Leistungsstecker Anbaudose 3+PE+5 Kunststoff, gerade

6+PE+4 Metall oder Kunststoff X-TEC 32 Leistungsstecker

Der Steckverbinder bietet eine universelle und herstellerunabhängige Einsetzbarkeit an Servomotoren, Asynchronmotoren und 3-phasigen Verbrauchern. Mit der integrierten Kabelverschraubung ist die Montage des X-TEC Steckverbinders einfach und sicher - entweder mit metrischem Gewinde oder mit einer Anbaudose direkt an Asynchronmotoren für Stern-Dreieckschaltung und Energiebus. Kontaktdurchmesser 2 mm max.,  Anschlussquerschnitt 4 mm²

Ausführungen X-TEC 32 Leistungsstecker 6+PE+4 Metall oder Kunststoff

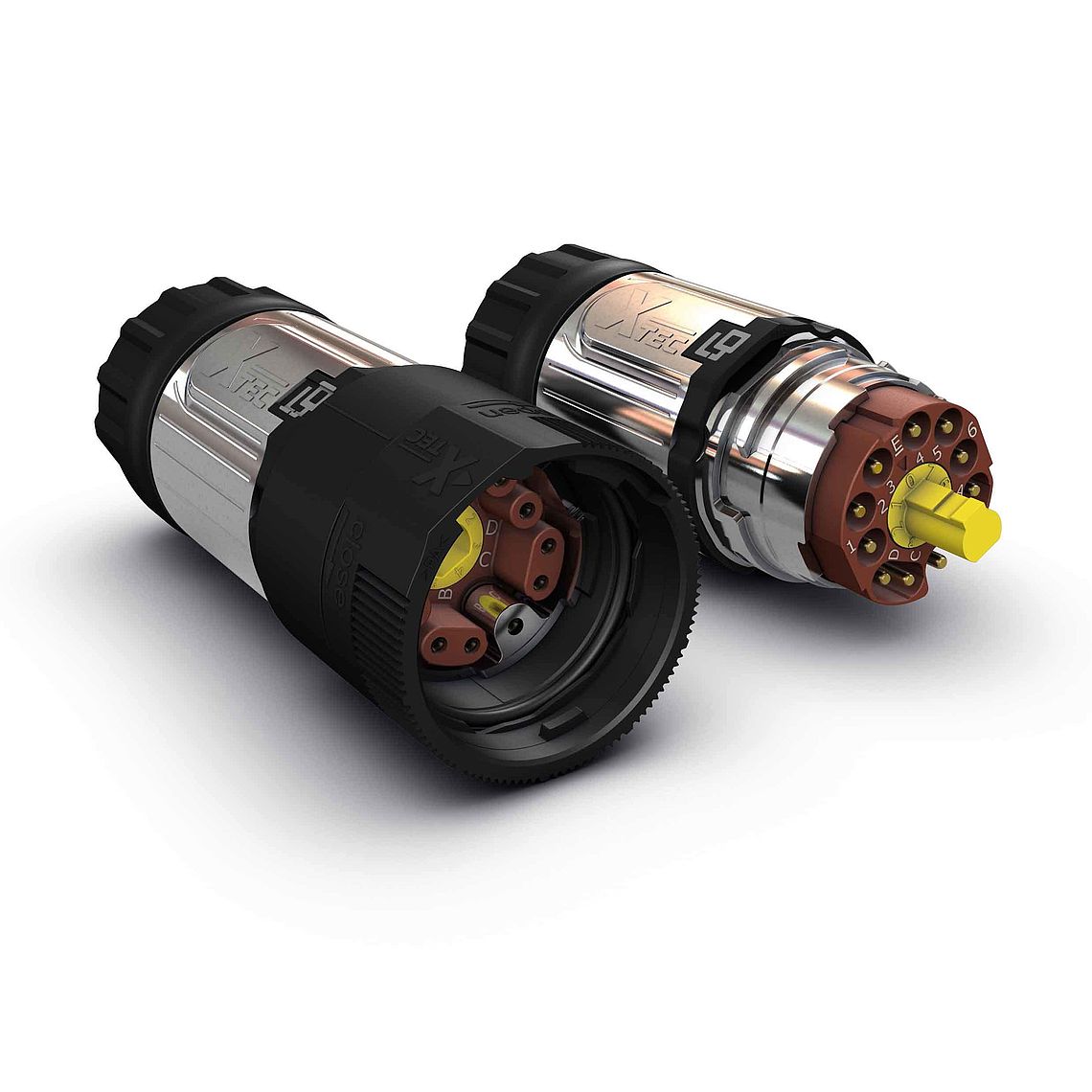

X-TEC 32 Leistungsstecker 6+PE+4 Metall, gerade

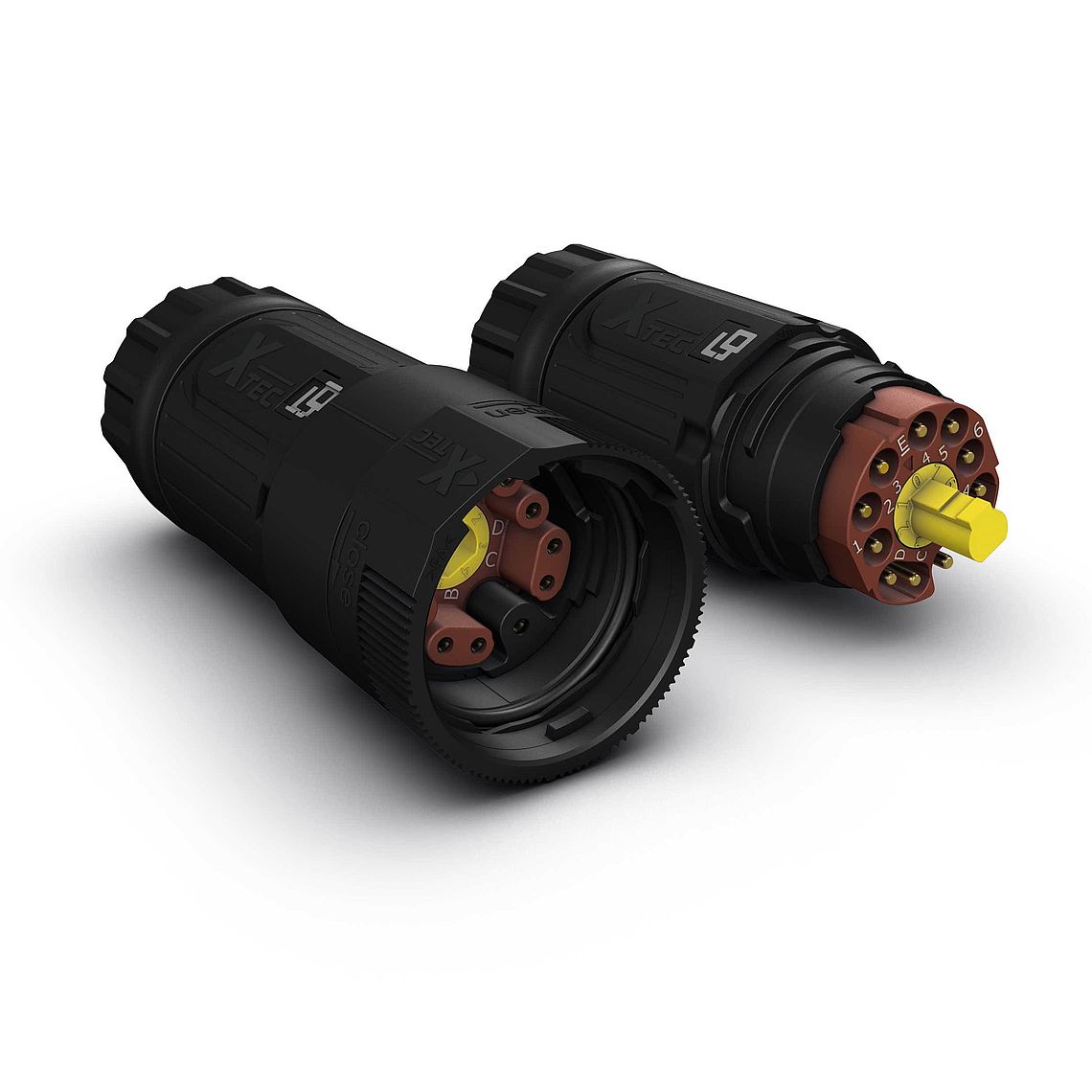

X-TEC 32 Leistungsstecker 6+PE+4 Kunststoff, gerade

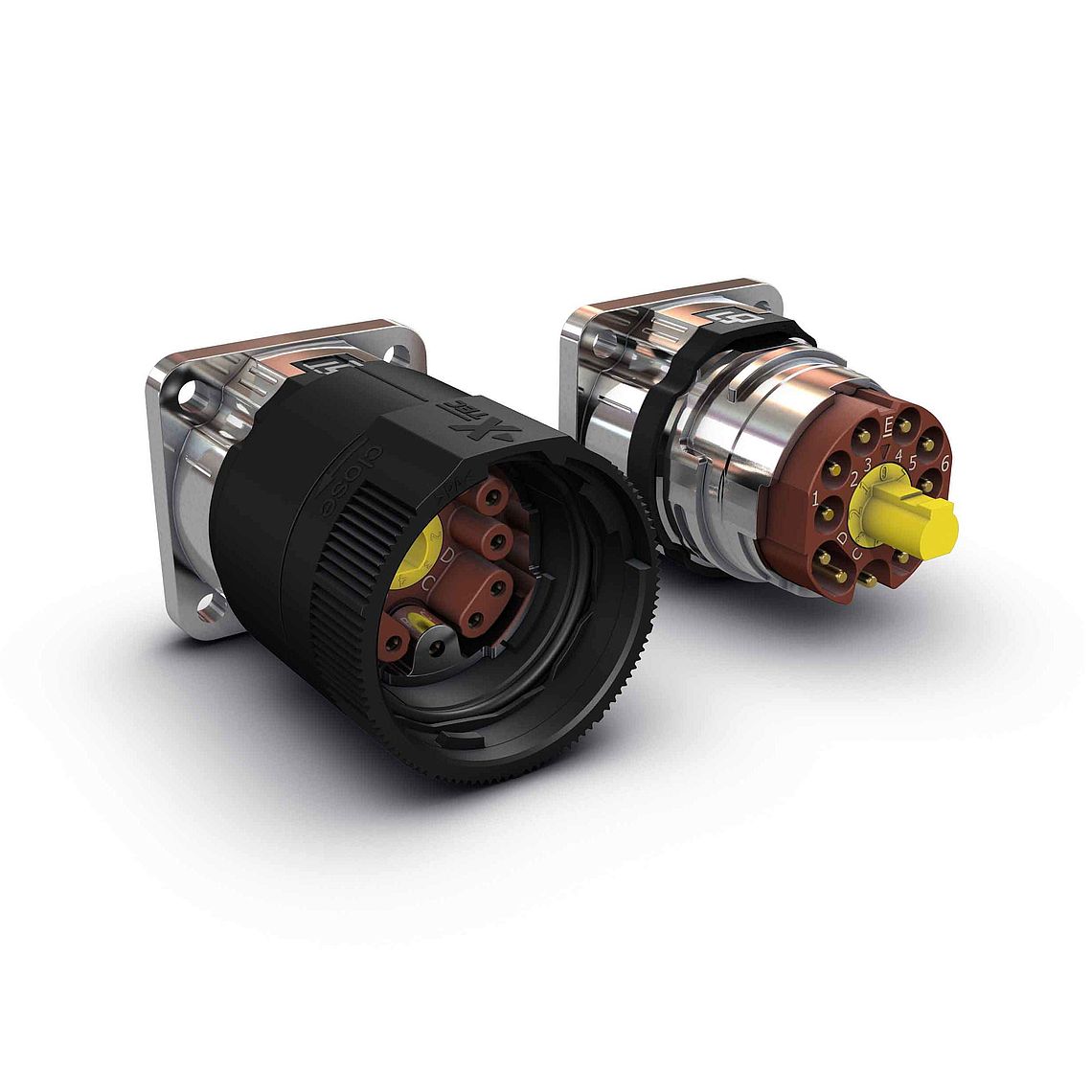

X-TEC 32 Leistungsstecker Anbaudose 6+PE+4 Metall, gerade

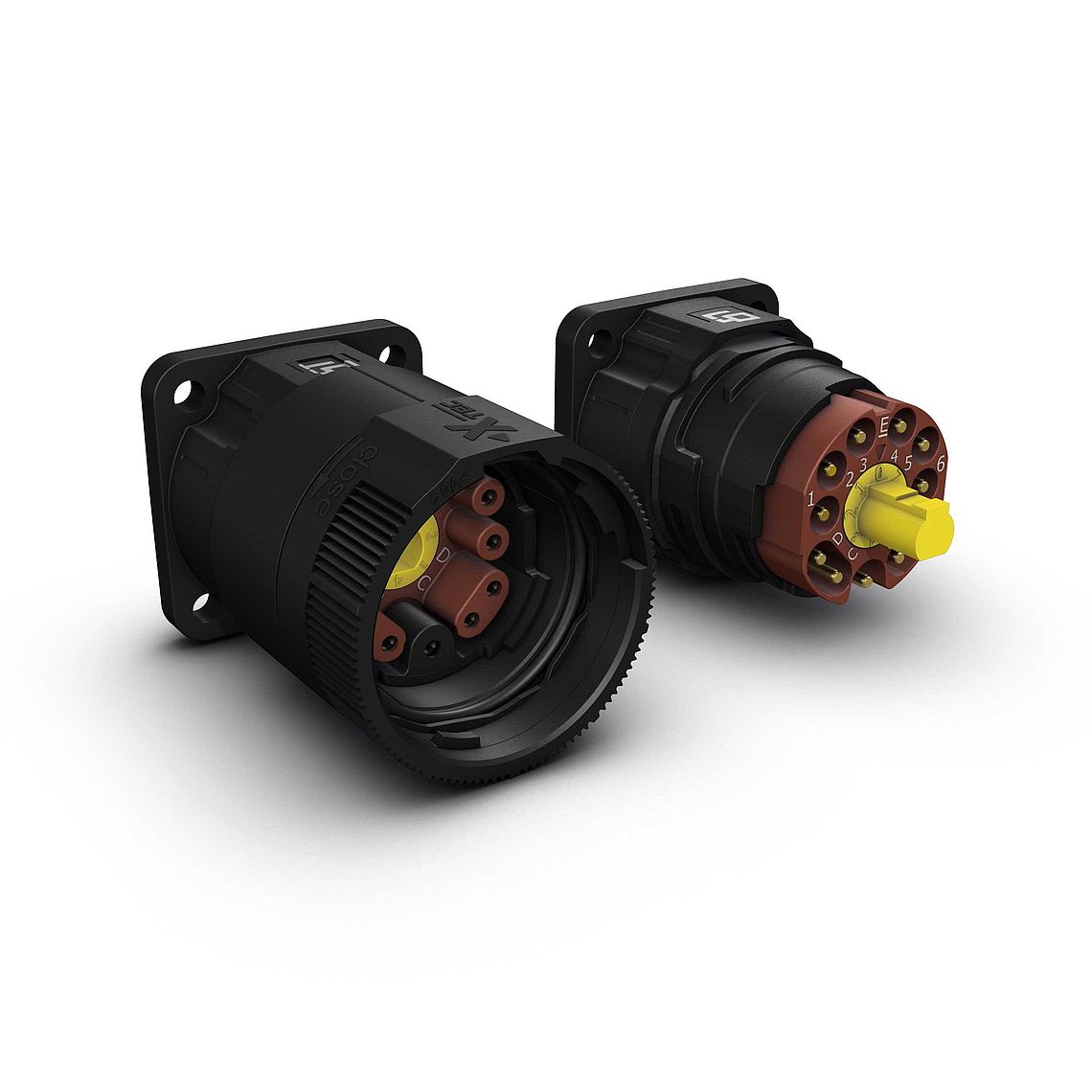

X-TEC 32 Leistungsstecker Anbaudose 6+PE+4 Kunststoff, gerade

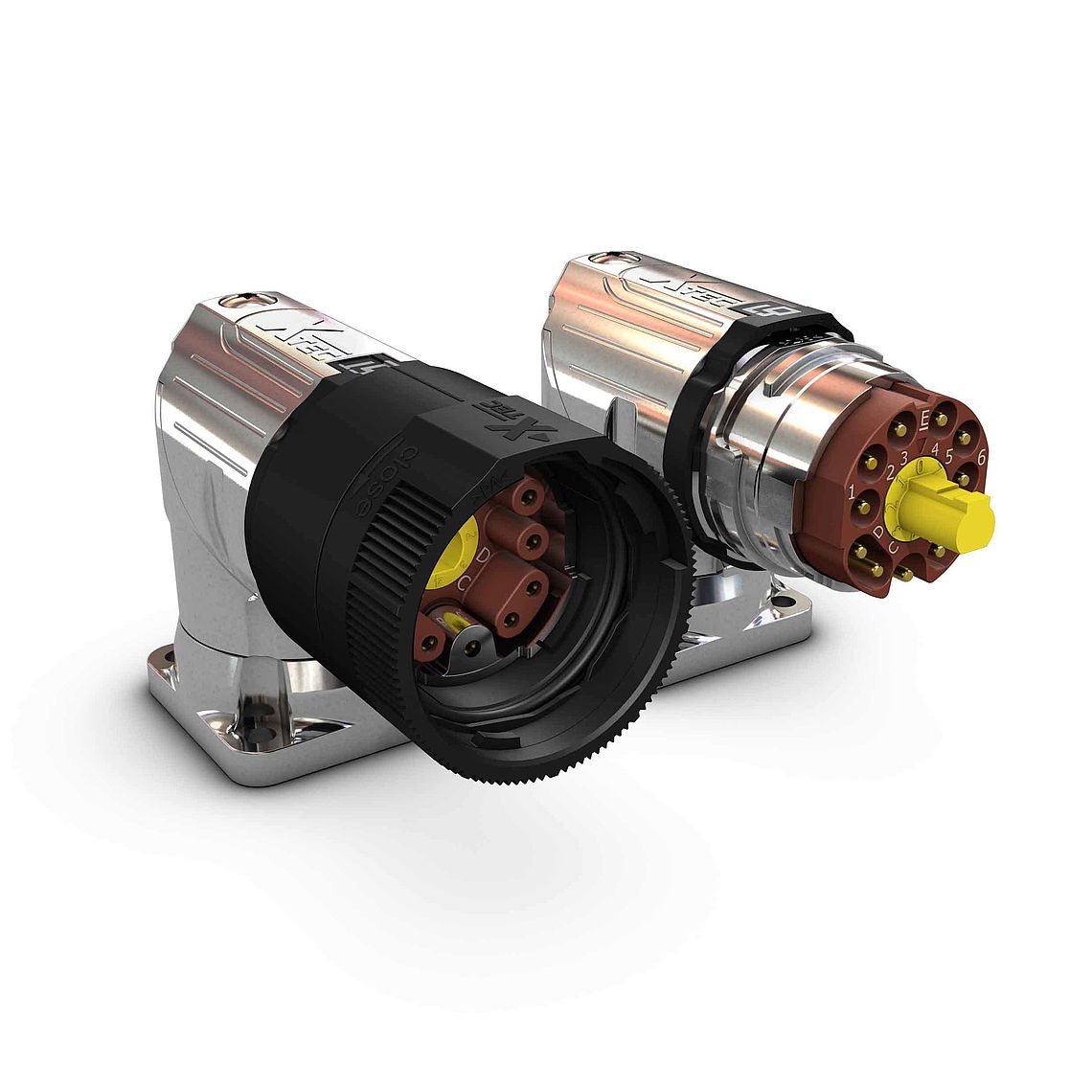

X-TEC 32 Leistungsstecker Anbaudose 6+PE+4 Metall, gewinkelt
