Schaltschränke von LQ Wir machen es einfach.

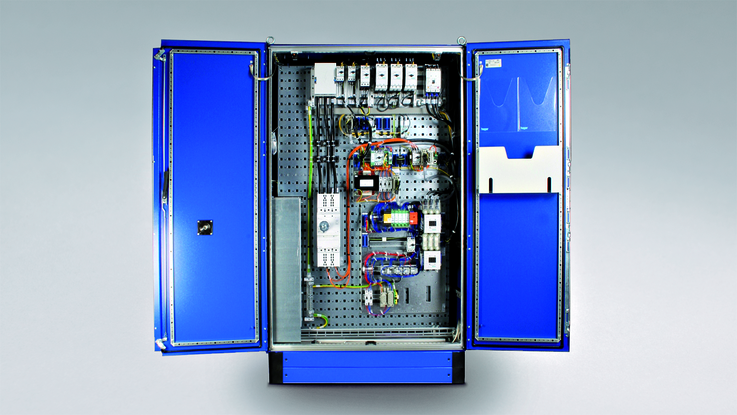

Als Dienstleister entwickeln, konstruieren und montieren wir Schaltschränke, ganz nach Ihren Wünschen und Vorgaben. Wir fertigen und liefern sowohl Schaltschränke in Standardausführung als auch individuelle Lösungen. Bei LQ haben wir uns darauf spezialisiert modulare Schaltschränke zu entwickeln. Wir fassen einzelne Bauteile zu kompletten Funktionsmodulen zusammen und montieren diese auf einem Trägerblech vor. Dank unserer modularen Lösungen wird die Installation einfacher, die Prozesssicherheit steigt und die Montagezeit sinkt auf ein Minimum. Ein einziger Handgriff genügt, um das Modul im Schaltschrank zu platzieren. Sämtliche Module von LQ durchlaufen vor dem Einbau eine umfassende Prüfung und werden komplett mit Schaltplan, Layout, Stückliste und 3D-Modell an unsere Kunden geliefert.

Jetzt anfragen

Das modulare Konzept im Schaltschrankbau Einhängen, anschließen - fertig

Innovative Ideen verringern teure Fertigungszeiten, Bauteileverwaltung und Maschinenstandzeiten: z.B. muss im Schaltschrank bei Störungen in der elektronischen Schaltung nicht langwierig nach dem fehlerhaften Bauteil gesucht werden, sondern das komplette Funktionsmodul wird einfach und schnell ausgetauscht. Uns ist es gelungen das Ordnungsprinzip im Schaltschrank zu revolutionieren. Statt vieler Einzelteile, komplizierter Verdrahtungen und unterschiedlichsten Ansprechpartnern werden Funktionen in Modulen zusammengefasst. Die Basis bildet unsere modulare Schaltschranktechnik, bei der jedes Modul im Schaltschrank je eine definierte Eingangs-, Ausgangs und Softwareschnittstelle enthält. Dies bringt neben der Reduzierung der Teilevielfalt und Montagedurchlaufzeit auch einen deutlich verringerten Beschaffungsaufwand und stark reduzierte Lagerkosten mit sich.

Höhere Effizienz bei Instandhaltung und Nachrüstungen

Bei modularen Schaltschränken von LQ ist eine Elektrofachkraft bei der Fehlerdiagnose nicht länger notwendig. Selbst der Modulaustausch wird durch die trennbaren Verbindungen erheblich vereinfacht. Ersatzteile können einfach eingebaut werden und die Module anschließend repariert werden, was zu einer erheblichen Reduzierung der Maschinenausfallzeiten beiträgt. Die Schaltschränke können so aufgebaut werden, dass eine zukünftige Nachrüstung mit Funktionen problemlos möglich ist.

Jetzt anfragen
30Reduzierung der Gesamtmontagezeit
70Reduzierung beim Schaltschrankbau
85Reduzierung der Nachrüstzeit im Service
90Reduzierung der Bauteile im Schaltschrank

Referenzprojekte Modularer Schaltschrankbau von LQ

FUL 36 Massive Kostensenkung im modularen Schaltschrank

Im Schaltschrank zum Betrieb einer Abrolleinrichtung an einer Haspelmaschine verwendet die Wafios AG handliche Funktionen statt vieler Einzelteile. Der Austausch einzelner, weniger Baugruppen senkt die Lagerhaltungskosten deutlich und reduziert den Aufwand im Servicefall.

TruMatic 7000 Dezentrale Steuerung im Schaltschrank

Kompakte Einheiten übernehmen diverse Funktionen und sparen so Kosten und Wartungszeiten. So werden 30% Reduzierung der Gesamtmontagezeit erreicht, 70% Reduzierung der Durchlaufzeit im Schaltschrankbau, 85% Reduzierung der Nachrüstzeit im Service und 90% Reduzierung der Bauteile im Schaltschrank.

TruLaser Robot 5020 Schnelle Montage modularer Schaltschränke

Vorgefertigte, geprüfte Baugruppen in unseren modularen Schaltschränken garantieren kürzere Durchlaufzeiten bei gleichbleibend hoher Qualität. Weniger Fachpersonal wird später beim Kunden benötigt, um im Servicefall Module auszutauschen und durch neue zu ersetzen.

Wissenswertes zu Schaltschränken und Schaltschrankbau

Schaltschränke sind einer der wichtigsten Bestandteile in der Installationstechnik. Zum einen dienen sie als Behausung für die elektrotechnischen und elektronischen Komponenten einer Steuerung von Maschinen und Anlagen. In ihnen werden alle Elemente übersichtlich befestigt und strukturiert. Zum anderen schützt der Schaltschrank sein Innenleben vor Umwelteinflüssen wie Staub, Wasser oder elektromagnetischen und mechanischen Einflüssen.

Welche Vorteile bieten Schaltschränke?

Schaltschränke bieten einige Vorteile. Sie schirmen die Umgebung gegen elektromagnetische Emissionen ab, schützen vor dem Berühren gefährlicher Spannungen und tragen zum Brandschutz bei. Darüber hinaus schützt ein Schaltschrank seine Komponenten vor Staub und Wasser, hilft bei der Strukturierung und beugt mechanischen Einflüssen und Vandalismus vor. Schaltschränke von LQ bieten darüber hinaus den Vorteil eines modularen und dezentralen Konzepts. Neben der Reduzierung der Teilevielfalt und Montagedurchlaufzeit verringert sich der Beschaffungsaufwand deutlich und die Lagerkosten können drastisch reduziert werden. So können einzelne Funktionen im Handumdrehen nachgerüstet, erweitert und im Falle eines Defektes ganz einfach und schnell ausgetauscht werden. Einhängen, anschließen – fertig. Lesen Sie auch unseren Beitrag über den modularen Schaltschrankbau, um mehr über die Konstruktion und Vorteile dieser wichtigen Komponente zu erfahren.



Schaltschrankbau Grundlagen: Worauf achten?

Niederspannungs-Schaltgerätekombinationen (SK) nach DIN EN 61439-1 werden entsprechend den betrieblichen Anforderungen vom Anwender spezifiziert.
Die einzelnen Merkmale sind abhängig von den Bedingungen und Daten wie:

  • Anschluss an das elektrische Netz
  • Stromkreise und Verbraucher
  • Aufstellungs- und Umgebungsbedingungen
  • Bedienung und Wartung

Bei der Planung eines Schaltschrankes müssen verschieden Faktoren berücksichtigt werden. Unter anderem hat die Anordnung der Komponenten und Kabel im Schaltschrank einen wesentlichen Einfluss auf die ungestörte Anlagen- oder Maschinenfunktion. Damit elektromechanische Beeinflussungen wirksam ausgeschlossen werden können, ist es sinnvoll, eine Aufteilung in Bereiche/Zonen unterschiedlicher Leistungs- und Störniveaus vorzunehmen. Die Anwendungsbereiche der Schaltanlage bestimmen dann über eingesetzte Materialien und Vorschriften. Gehäuse, welche in Outdooranwendungen zum Einsatz kommen müssen andere Vorgaben erfüllen als die, die in der Gebäudetechnik oder beispielsweise für die Automatisierungstechnik in der Industrie eingesetzt werden.

Wichtige Normen und Vorschriften im Schaltschrankbau

In Deutschland wird das „Errichten von Niederspannungsanlagen“ durch eine Vielzahl von VDE Bestimmungen und DIN-Normen geregelt. Die bekannteste und wichtigste Normenreihe ist dabei die DIN VDE 0100. Für Anwendungen in Nord-Amerika sind eine umfangreiche Prüfung und Zertifizierung der Schaltschränke nach UL (UL 508A) unabdingbar. Nur so kann gewährleistet werden, dass alle Komponenten den aktuellen Standard- und Sicherheitsrichtlinien entsprechen.

Welche Bauformen gibt es im Schaltschrankbau?

Stand-Schaltschrank:
Ein einzelnstehender Schaltschrank in eintüriger oder zweitüriger Ausführung

Anreih-Schaltschränke:
Diese Schaltschränke lassen sich in modular aufgebauten Schaltschranksystemen konzipieren. Der Grundbestandteil ist dabei immer ein verschweißtes Rahmengestell mit stabileren Türen einer Dachabdeckung und einer geschlossenen Rückwand. Seitenwände und Sockel können je nach Bedarf individuell hinzugefügt werden.

Wandanbaugehäuse:
Schaltschränke dieser Art bestehen aus einer geschlossenen Stahlkonstruktion mit einer Flanschplatte sowie einer Montageplatte. Die Wandanbaugehäuse gibt es je nach Größe eintürig oder doppeltürig.

IT-Schrank:
Diese Art von Schaltschränken dient primär als Netzwerk- und Serverrack.

Outdoor-Schaltschränke:
Diese Schaltschränke werden aufgrund der widrigen Umwelteinflüsse vorwiegend aus Aluminium, Edelstahl oder Kunststoff angeboten.

Wir beraten Sie gerne!

Bei LQ bieten wir Schaltrankbau in Standardausführung sowie individuelle Lösungen an. Neben der konventionellen Bestückung der Schaltschränke gibt es bei LQ die Möglichkeit des modularen Schaltschrankbaus. Dabei fassen wir einzelne Funktionen zu kompletten Modulen zusammen und ersetzen die übliche Einzelverdrahtung durch funktionale Module. So reduziert sich die Komplexität im Schaltschrankbau erheblich und ermöglicht ein hohes Maß an Flexibilität bei Um- und Nachrüstungen.
